Chauffe eau solaire thermique

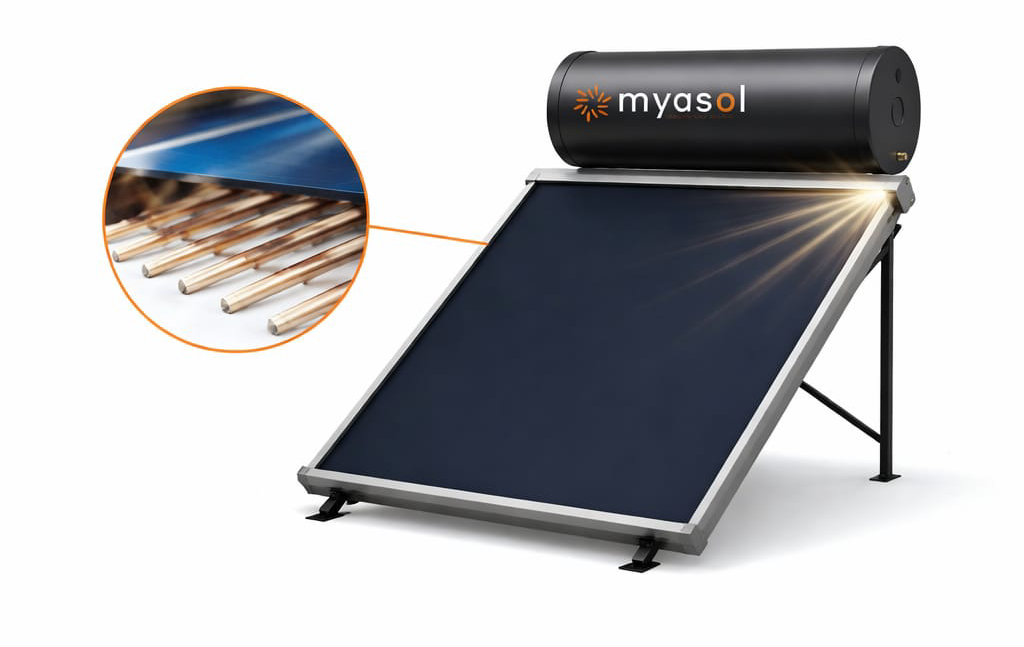

Un chauffe-eau solaire monobloc, également appelé système solaire thermosiphon monobloc, est un dispositif compact de production d’eau chaude sanitaire dans lequel le capteur solaire thermique et le réservoir de stockage sont intégrés dans une seule unité structurelle. Dans cette configuration, le ballon d’eau chaude est généralement positionné au-dessus des capteurs solaires, exploitant ainsi le principe du thermosiphon pour assurer la circulation naturelle du fluide caloporteur ou de l’eau sanitaire, sans recourir à une pompe ou à un système de régulation électronique.

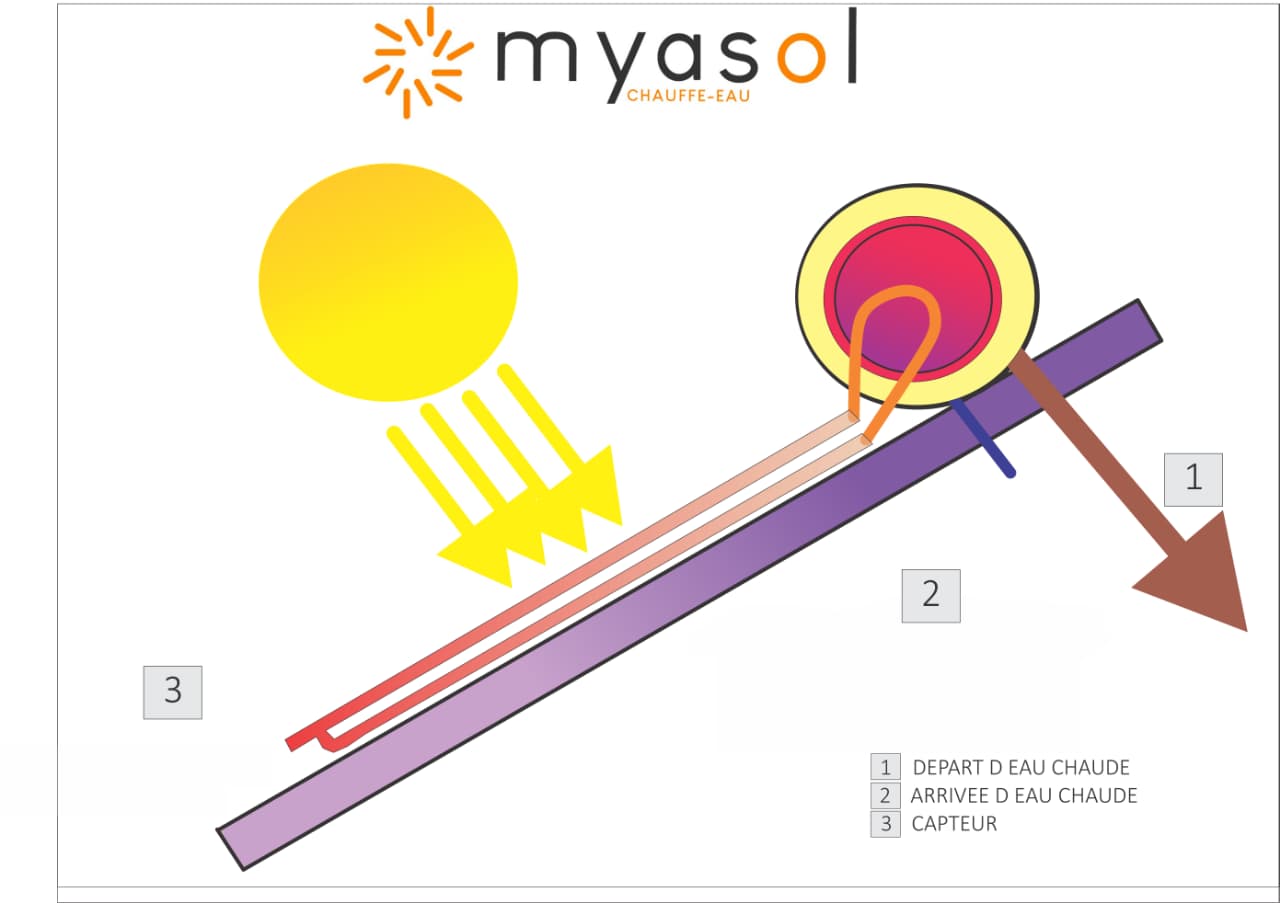

Lorsque le fluide contenu dans les capteurs solaires est exposé au rayonnement solaire, il s’échauffe et voit sa densité diminuer. Sous l’effet de cette diminution de densité, le fluide chaud tend à s’élever naturellement vers la partie la plus haute du circuit, généralement le ballon de stockage. Simultanément, le fluide plus froid et donc plus dense, situé dans le réservoir, descend vers les capteurs pour se réchauffer à son tour. Ce mouvement circulatoire ascendant et descendant se poursuit tant que la température au niveau des capteurs est supérieure à celle du ballon.

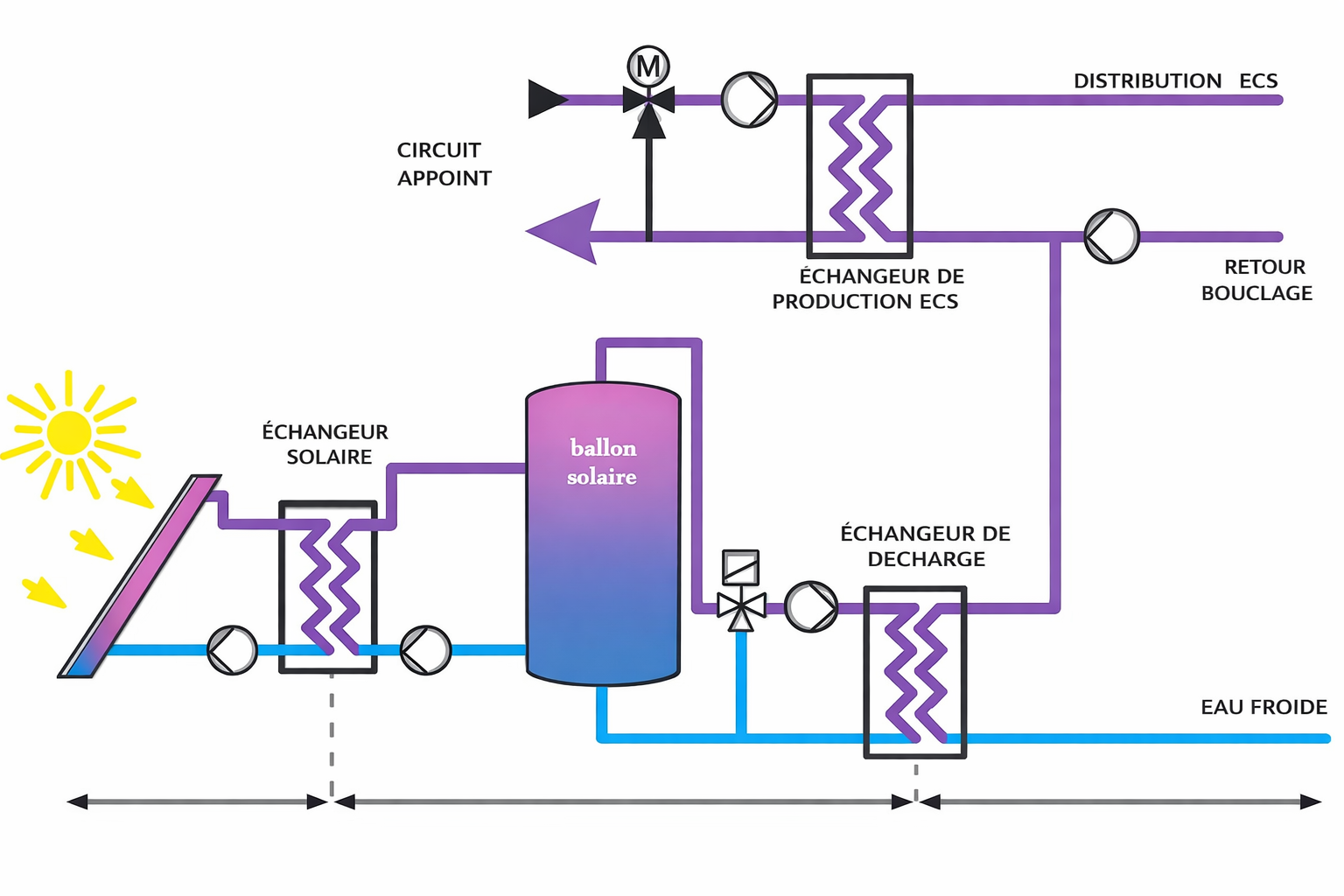

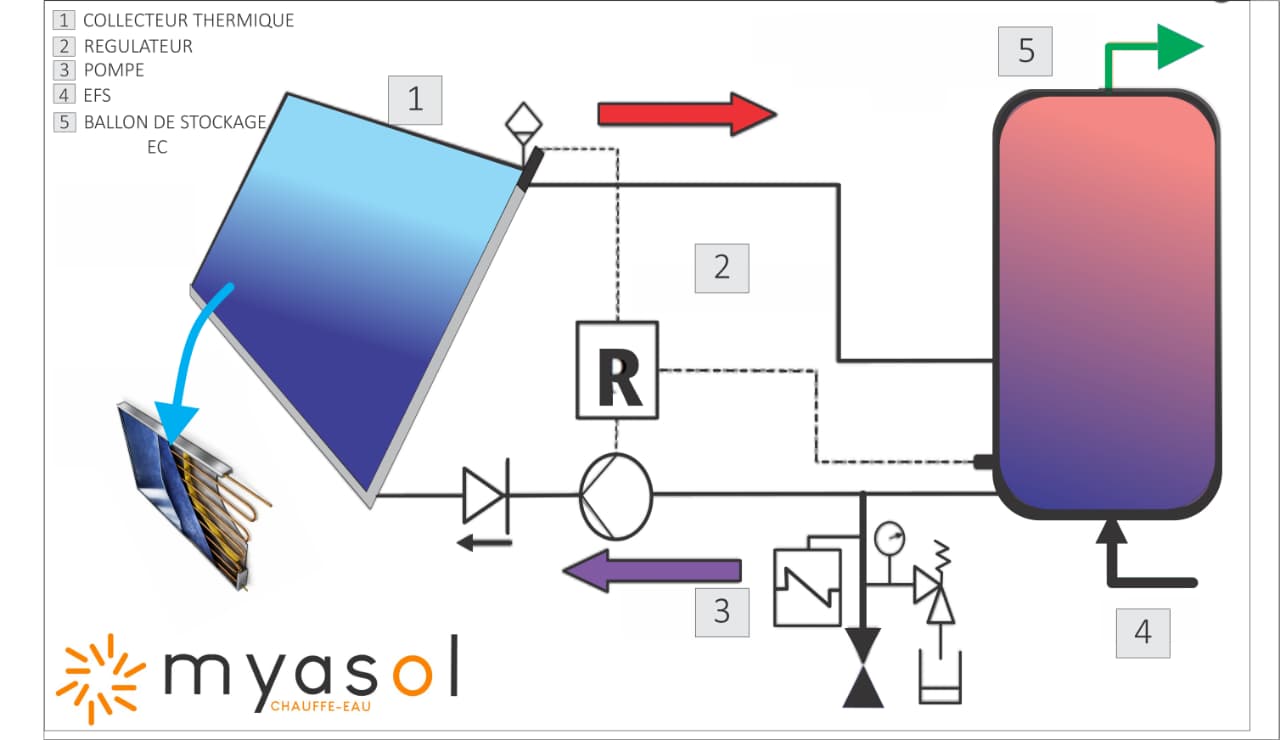

Un chauffe-eau solaire à circulation forcée est un système de production d’eau chaude sanitaire (ECS) qui exploite l’énergie solaire thermique pour chauffer l’eau, au moyen d’un circuit hydraulique activé par une pompe de circulation. Autrement dit, ce dispositif, les capteurs solaires (plans vitrés ou à tubes sous vide) absorbent le rayonnement solaire et le convertissent en chaleur, qui est transférée à un fluide caloporteur antigel circulant dans un circuit primaire fermé. Ce fluide réchauffé est ensuite conduit vers un échangeur thermique situé dans le ballon de stockage, où il transmet son énergie à l’eau sanitaire. La gestion intelligente du système, assurée par la régulation différentielle, optimise la performance : la pompe ne fonctionne que lorsque la température du fluide dans le capteur est supérieure à celle du ballon.

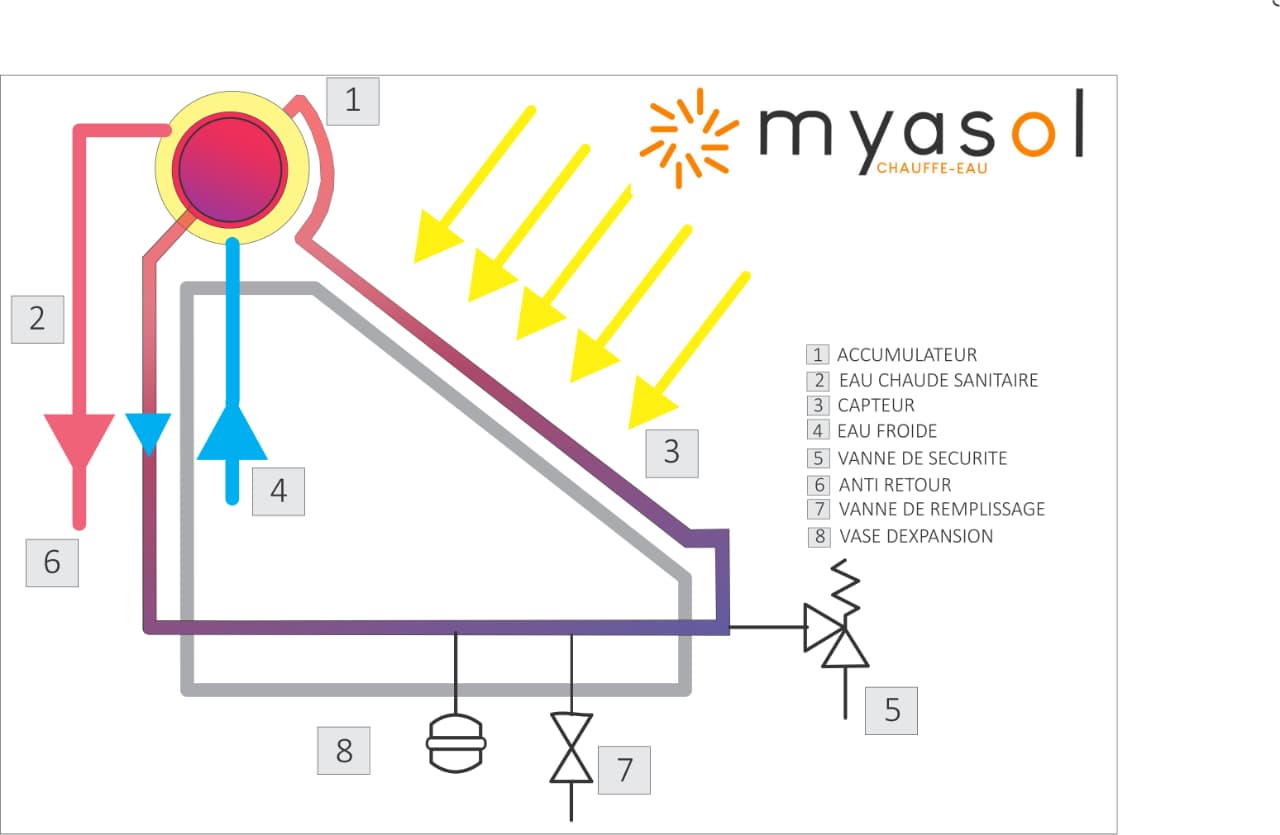

a) Circuit fermé

Un circuit thermique fermé est un système dans lequel le fluide caloporteur circule en boucle hermétique et continue, sans échange direct avec l’atmosphère et sans prélèvement ou rejet vers l’extérieur. Le fluide conserve ainsi ses caractéristiques physico-chimiques (composition, pression, température), tout en assurant le transport durable de l’énergie entre différentes composantes du système.

Dans un circuit fermé, la circulation du fluide est généralement assurée par une pompe, et la pression est stabilisée par un dispositif spécifique tel qu’un vase d’expansion. Ce type de configuration limite l’évaporation, l’oxydation, les pertes thermiques et la contamination du fluide, offrant ainsi une performance énergétique durable et un contrôle optimal du transfert thermique.

b) Circuit ouvert

Un circuit thermique ouvert est un dispositif dans lequel le fluide circule entre une source d’alimentation et un point d’utilisation, puis est évacué ou renouvelé. Contrairement au circuit fermé, il n’existe pas de boucle hermétique : le fluide est consommé, rejeté ou mis en contact avec l’atmosphère au cours de son fonctionnement.

Ce type de système est caractérisé par l’apport permanent de fluide neuf et l’évacuation d’une certaine quantité de fluide usé, ce qui peut entraîner des variations de pression, des pertes thermiques. Il peut toutefois être privilégié dans des applications nécessitant un renouvellement continu du fluide ou lorsque le transfert thermique est associé à une consommation réelle de fluide.
